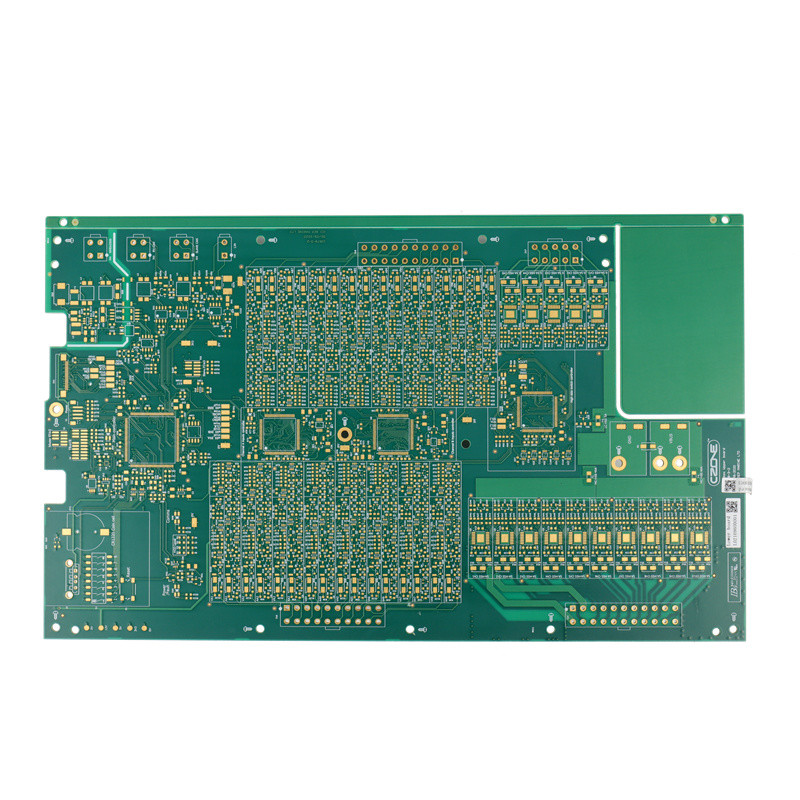

ENIG 다층 인쇄 회로 보드 플래시 금 FR4 94v0 PCB 보드
표면 마감 | ENIG | 기재 | FR4 |
---|---|---|---|
민. 행간 | 0.075 밀리미터 | 판 두께 | 1.6 밀리미터 |
민. 구멍 치수 | 0.25 밀리미터 | 솔더 마스크 색 | 그린 |
실크 스트린 색 | 백색 | 레이어 | 1-32L |
하이 라이트 | ENIG 다층 인쇄 회로 보드,순간 금 FR4 94v0 PCB 보드,ENIG FR4 94v0 PCB 보드 |
센즈헨 공장도 가격 다층 인쇄 회로 보드, HDI PCB 회로판
회사 능력
주요 SMT 생산 라인은 일본 전체 6개 라인인 파나소닉, 섬성으로부터 자동화된 고정밀 최신 기술의 장비로 구성됩니다 (가장 적은 것 SMT 부품 규모가 0201 0.6mm*0.3mm ~ 50mm*50mmQFP, 0.15 밀리미터 격차를 할 수 있어 ±0.05 정확도까지 오를 수 있습니다),
EMS 능력은 달마다 150,000,000이지 성분에 도달할 수 있습니다.
PCB 제조 능력 | |
PCB는 층을 이룹니다 : | 1Layers 내지 18 층 (맥스) |
판 두께 : | 0.13~6.0mm |
민 선 폭 / 공간 : | 3 밀리리터 |
민 가공 홀 크기 : | 4 밀리리터 |
구리 두께 : | 9um~210um(0.25oz~6oz) |
맥스 종횡비 : | 1:10 |
맥스 보드 사이즈 : | 400*700mm |
표면가공도 : | 침지 금, 이머젼 실버, 침적식 주석, 순간 금, 골드 핑거, 벗길 수 있는 마스크인 HASL |
재료 : | FR4, 높은 Tg, 로저스, CEM-1, CEM-3, 알루미늄 BT, PTFE. |
인쇄 회로 판 어셈블리 역량 | |
스텐실 크기 범위 : | 1560*450mm |
민 SMT 패키지 : | 0402/1005(1.0x0.5mm) |
민 IC 피치 : | 0.3 밀리미터 |
맥스 PCB 사이즈 : | 1200*400mm |
민 PCB 두께 : | 0.35 밀리미터 |
민 칩 사이즈 : | 01005 |
맥스 BGA 사이즈 : | 74*74mm |
BGA 볼 피치 : | 1.00~3.00mm |
BGA 볼 직경 : | 0.4~1.0mm |
QFP 리드 피치 : | 0.38~2.54mm |
시험을 받는 것 : | ICT, AOI, 엑스레이, 기능성 검사 기타 등등. |
주문 조건
|
표준 인도일자
|
빨리 인도 기일
|
원형 ( <20pcs>
|
2일이요
|
8시간입니다
|
소용적 (20-100pcs)
|
6 일
|
12 시간
|
배지 부피 (100-1000)
|
3일이요
|
24 시간
|
대량 생산 (>1000)
|
BOM에 의존합니다
|
BOM에 의존합니다
|
FAQ :
1. 메인보드가 무엇입니까?
마더는 인쇄 회로 기판 집회(PCA)가 노트북 또는 데스크탑 컴퓨터에 독점적으로 사용했다는 것 입니다. 일부가 마더로 PCA를 부를 수 있는 동안 마더가 오직 그것들만을 컴퓨터에서 발견되 입니다. 다른 모든 인쇄 회로 어셈블리는 단순히 PCA 또는 PCBA입니다.
2.어떻게 프린트 회로 기판 조립 (인쇄 회로 판 어셈블리)이 일합니까?
인쇄 회로 판 어셈블리의 주 성능은 장치의 전자 부품을 소형이거나 한정된 공간으로 통합시키는 것입니다. 장치의 전자 회로의 중앙 허브의 역할을 할 때, 그들이 안전하게 전원에 연결될 수 있게 허락하면서, PCB는 다른 모든 전기 부품에게 단열재를 제공합니다.
3. 정보가 교도관 인쇄 회로 판 어셈블리 명령에 필요한 것?
즉각적 프로젝트를 위해, 우리는 다음을 필요로 할 것입니다 :
거버 파일
재료 계산서 (BOM)
부품 배치 목록 (CPL)
모든 적절한 CAD와 .stp 파일
4. UL / Underwriters Laboratory가 찬성했던 당신입니까?
IBE는 자사 제품을 위한 모든 적용 가능한 UL 인증을 추구하고 우리가 고객의 수요 기반의 UL과 CSA와 함께 증명된 여러 제품을 팔려고 내놓습니다
다음을 포함하여 미국 보험협회 안전시험소 (UL)는 다수 인증을 제공합니다 :
IBE는 UL 파일 E326838에 의해 PCB에 대해 인증됩니다
